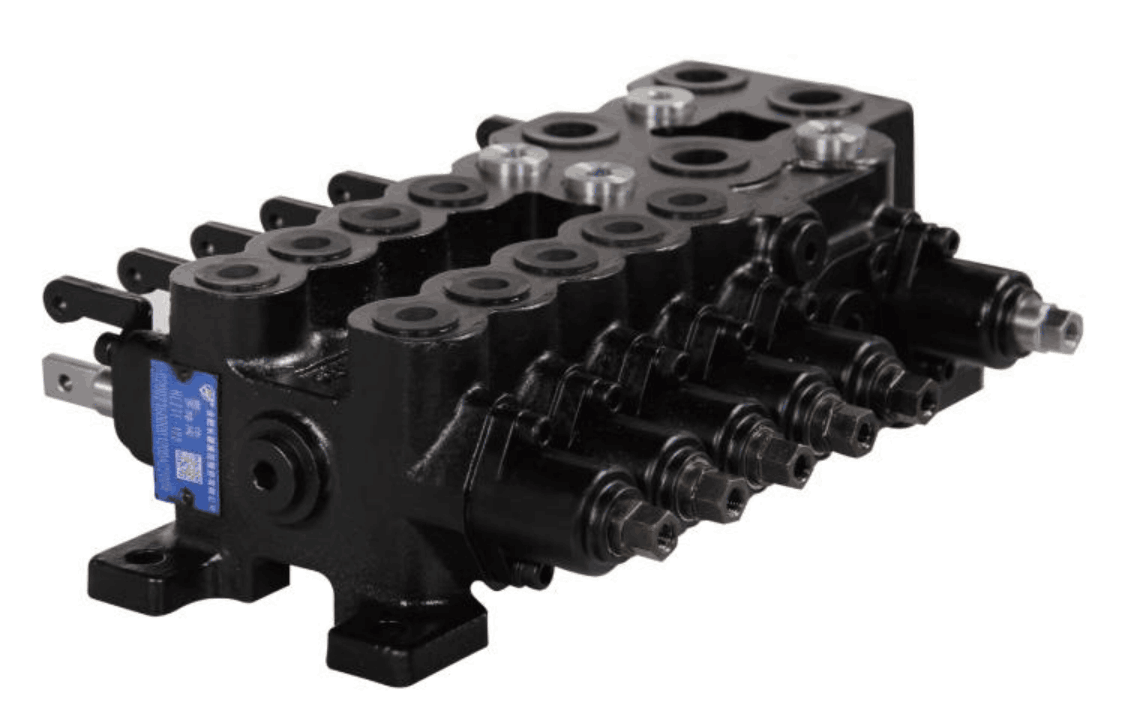

多路换向阀HCZTF-120多路阀

HCZTF-120型系列多路阀特点为通过一个进回油选择阀杆总体控制工作部分五联油路的通断,简化结构,缩小占用空间,降低阀体重量。选择阀杆为弹簧复位模式,操作员离手即复位,切断工作部分油路,保证安全性;工作阀杆为钢球定位模式,分别控制,操作员离手仍可正常工作,可选择单根或多根油缸同时工作;油缸的一腔分别AB口,另外一腔接H口,总共可以控制十组执行元件,为用户提供多元化选择。阀组不工作时,全部流量从PV直接供给下个阀组,能量浪费降到最低。

HCZTF-G120L型系列多路阀具有功能齐全,性能先进,结构紧凑,安全可靠,维修方便等特点,主要适用于众多工程机械的车辆底盘中,如汽车起重机、混凝土泵车、高空作业车等需要水平稳定工作平台的机械。还可用于其它起重运输机械、矿山机械、环卫机械的液压系统中。

内置液压锁:液压锁保证执行机构内漏量满足用户需求

内置单向节流阀:单向节流阀可降低液压锁关闭速度,

避免油缸出现负压,收缩不到位

设置安全阀:控制阀组在工作过程中的最高压力

设置过载阀:过载阀保证执行机构在工作过程中的过载保护和安全性

阀体结构:整体结构

中位卸荷;

与同时控制的换向阀的数量、负载压力和流量无关,有更宽的微调范围;

由液压泵给LS油路供油,在得到压力信号时,没有瞬间负载下降的危险;

各工作口的流量可按用户要求设计;

LS系统兼容;1)每台阀上各个工作联可以选择不同的操作控制方式;2)首联带减压阀,省去独立的先导油源;可应用于变量泵系统、定量泵系统;

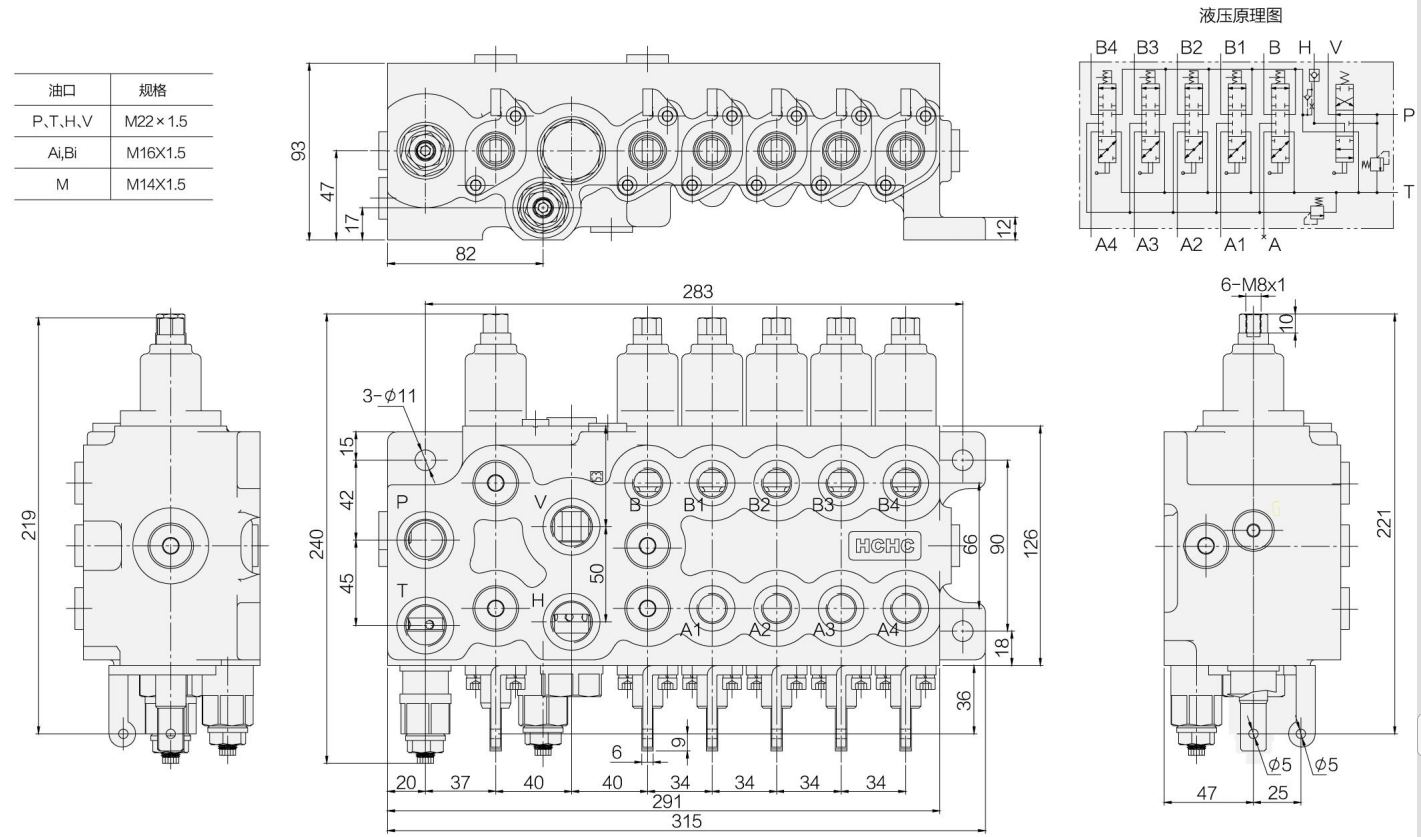

外形图

HCZTF - G 120 L
1 - 3 4 5
外形图

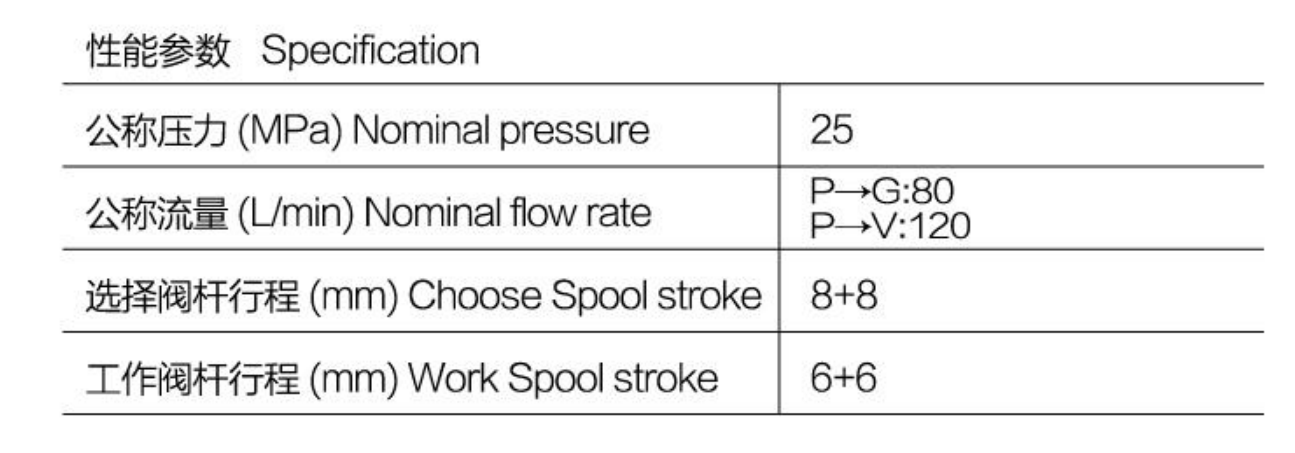

性能参数

性能参数
